В статье автор исследует основные показатели уклона грунтового потока, оценивает скорость движения подземных вод в толще известняков.
Ключевые слова: градиент потока, скорость, вода, известняки.
За основу данной работы была взята карта гидроизогипс, построенная на основе показаний уровня грунтовых вод в поисково-оценочных, а также разведочных скважинах. Замеры производились электроконтактовым уровнемером УСК-ТЭ-50 и в некоторых случаях, лотовым.
Таблица 1
Уровень грунтовых вод по всем скважинам участка (уровень указан от устья скважины)
|
Номер скважины |
Уровень грунтовых вод |
Номер скважины |
Уровень грунтовых вод |
Номер скважины |
Уровень грунтовых вод |
Номер скважины |
Уровень грунтовых вод |
|
1 |
- |
18 |
- |
149 |
7,0 |
153 |
4,0 |
|
16 |
11,35 |
19 |
- |
155 |
2,8 |
154 |
4,0 |
|
101 |
8,2 |
21 |
- |
156 |
2,7 |
140ГГ |
19,16 |
|
105 |
1,9 |
102 |
21,4 |
157 |
0,5 |
1ГГ |
23 |
|
106 |
20,06 |
103 |
15,3 |
158 |
0,9 |
||
|
107 |
11,15 |
104 |
4,8 |
159 |
15,9 |
||
|
108 |
10,1 |
109 |
8,2 |
160 |
13,3 |
||
|
115 |
19,69 |
113 |
15,5 |
12 |
- |
||
|
116 |
10,5 |
114 |
12,3 |
13 |
- |
||
|
117 |
6,5 |
110 |
14,8 |
14 |
- |
||
|
118 |
6,93 |
111 |
18,5 |
15 |
- |
||
|
119 |
15,12 |
112 |
13,2 |
17 |
11,64 |
||
|
120 |
7,2 |
124 |
10,6 |
20 |
10,91 |
||
|
121 |
11,9 |
125 |
11,6 |
140 |
3,4 |
||
|
122 |
15,11 |
126 |
8,2 |
141 |
3,9 |
||
|
123 |
15,16 |
127 |
11,3 |
142 |
6,5 |
||
|
128 |
10,1 |
135 |
11,0 |
143 |
5,8 |
||
|
129 |
10,11 |
136 |
15,7 |
144 |
3,7 |
||
|
130 |
- |
137 |
10,1 |
146 |
2,1 |
||
|
131 |
- |
138 |
11,0 |
148 |
4,1 |
||
|
132 |
6,72 |
139 |
10,8 |
150 |
6,5 |
||
|
133 |
- |
145 |
1,5 |
151 |
5,0 |
||
|
134 |
2,02 |
147 |
3,8 |
152 |
4,7 |
Основой для коэффициента фильтрации при расчётах был взят коэффициент трещиноватых известняков. Объясняется это тем, что район сложен тектонически. K= 5,5 м/сут.
Для расчёта градиента потока и его скорости, будет выбрано расстояние между двумя дальними скважинами на двух участках детализации. На южном — скв.154 и скв. 144. На северном скв.159 и скв.119.
Рис. 1. Фрагмент карты гидроизогипс Северного участка

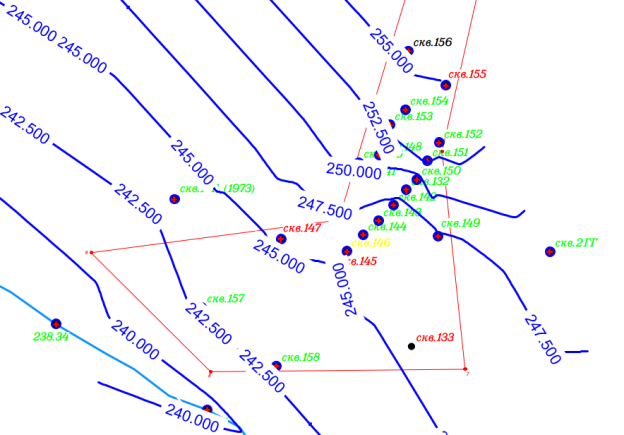

Рис. 2. Фрагмент карты гидроизогипс Южного участка
Расчёт для южного участка детализации:
- l 1 = 185,4 метра (расстояние между скважинами)
- ∆h = 8,51 (разница высот скважин)
- i 1 = 8,51/185,4 = 0,04
- V 1 = 5,5*0,04 = 0,22 м/сут (скорость движения подземных вод на южном участке детализации)
Расчёт для северного участка детализации:
- l 1 = 184 метра
- ∆h = 4,26
- i 1 = 4,26/184 = 0,02
- V 1 = 5,5*0,02 = 0,11 м/сут (скорость движения подземных вод на северном участке детализации)
Таким образом, можно сделать вывод о том, что скорость движения подземных вод на северном участке практически в два раза меньше, чем на южном участке. Это закономерность может быть связана с некоторыми факторами:
- Тектонические нарушения преобладают на южном участке;
- Степенью закарстованности, по описанию скважин она явно выше именно на южном участке.
Данные факторы способствует как повышенной водоотдаче, так и повышенной водообильности.
Литература:
- Восторкнутов А. Г. Оценка запасов подземных вод водозаборного участка скважины № 1 р для питьевого, хозяйственно-бытового и производственно-технического водоснабжения предприятия ЗАО «Известь Сысерти». Екатеринбург: ФБУ НПП «Росгеолфонд», 2012 г.
- Построение карты гидроизогипс и решение некоторых практических задач по ней: методические указания к лабораторной работе по дисциплине «Геология». / Юго-Зап.. гос. ун-т; сост.: В. В. Хаустов, В. В. Капустин. — Курск, 2017. — 14 с.: ил. 3, табл. 1, прилож. 0. -Библиогр.: с. 14.
