В данной статье содержатся основные результаты обследования строительных конструкций административного здания г. Анна, на примере Аннинской центральной библиотеки.
Ключевые слова: техническое состояние, категории технического состояния, обследование.
Число аварийных зданий и сооружений с каждым годом увеличивается. К такому состоянию могут приводить различные факторы, начиная от обветшания строительных конструкций (СК) и заканчивая причинами стихийного характера. Поэтому важной становится задача определения фактического технического состояния (ТС) объекта в соответствии с нормативными документами [1,2].
Необходимо отметить, что физический износ здания является естественным процессом, который невозможно полностью предотвратить. Но его можно замедлить путём правильного ухода за ним, его СК, конструктивными элементами. Своевременно проводить профилактические мероприятия и качественно выполнять ремонтные работы.
Целью работы является обследование ТС СК здания библиотеки с возможностью его дальнейшей безопасной эксплуатации.
Практическая значимость состоит в том, что полученные результаты будут использованы для определения текущего ТС здания библиотеки, для выявления степени физического износа дефектов и определения эксплуатационных качеств СК.
Программа обследования представлена на рис.1.

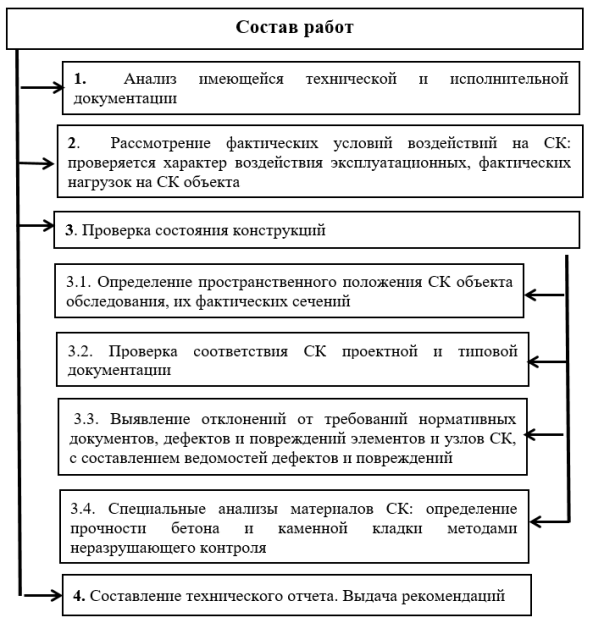

Рис. 1. Программа обследования ТС СК здания
Общий вид обследуемого объекта, представлен на рис.2.
В соответствии с ГОСТ 16350–80 и СП 131.13330.2018 «СНиП 23–01–99* Строительная климатология» территория, на которой размещается исследуемый объект относится к климатическому подрайону II5 (табл.).
Контролю прочности бетона прибором «ИПС-МГ4.03» подвергались железобетонные (ж/б) плиты и ригели перекрытия. На основании результатов испытаний бетона неразрушающим методом контроля прочности установлено:
– класс бетона по прочности в ж/б ригелях перекрытия здания — В20;
– класс бетона по прочности в плитах перекрытия здания — В15.

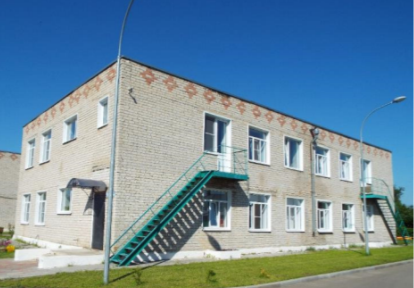

Рис. 2. Общий вид здания
Таблица 1
Сведения о климатических показателях территории размещения обследуемого объекта
|
Показатели |
Характеристики |
|
Район расположения |
Умеренно-холодной зимой и умеренно теплое лето с довольно значительным количеством осадков |
|
Средняя годовая температура воздуха |
плюс 6,3 ˚С. |
|
Средняя месячная температура воздуха |
в январе -минус 10,0 ˚С, в июле — плюс 21,4˚С. |
|
Абсолютный минимум температуры |
минус 38 ˚С |
|
Температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92 нижней границы доверительного интервала распределения |
минус 26 ˚С. |
|
Средняя максимальная температура наиболее теплого месяца |
плюс 28,2 ˚С. |
|
Абсолютный максимум температуры |
плюс 42 ˚С. |
Была определена прочность каменной кладки наружных и внутренних стен здания библиотеки. В результате расчетное сопротивление сжатию каменной кладки наружных и внутренних стен здания из керамического кирпича марки М75 на растворе марки М25 в соответствии с [3] составляет 1,1 МПа.
В ходе технического обследования объекта проведена оценка ТС его конструктивных элементов с использованием визуального и инструментального методов [4]. На базе визуального обследования были выявлены дефекты и повреждения СК, представленные на рис. 3–5.

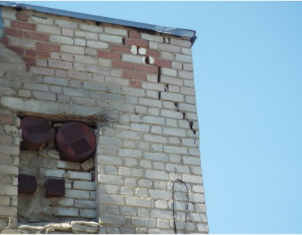

Рис. 3. Наклонные, сквозные трещины в кирпичном парапете здания

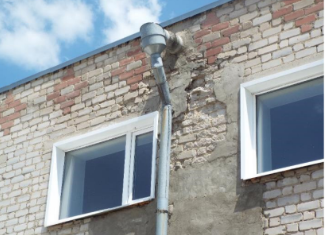

Рис. 4. Разрушение кирпича лещадками наружных стен здания в местах установок водосточных труб

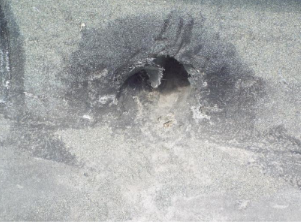

Рис. 5. Повреждение гидроизоляционного ковра в местах водоприемных труб
Так же в работе была проведена оценка надежности СК и установлено, что остаточный ресурс (срок службы) объекта обследования составляет 77 лет, при реализации условий дальнейшей безопасной его эксплуатации.
По результатам проведенного визуального и инструментального обследования установлено, что СК здания библиотеки не имеют дефектов и повреждений, влияющих на их несущую способность.
Литература:
- ГОСТ 31937–2011. Здания и сооружения. Правила обследования и мониторинга технического состояния: дата введения 2014–01–01. — Москва: Стандартинформ, 2014. — 59 с. — URL: http://docs.cntd.ru/document/1200100941 (дата обращения: 17.04.2022). — Текст: электронный.
- СП 13–102–2003. Правила обследования несущих конструкций зданий и сооружений: приняты и рекомендованы постановлением Госстроя России от 21 августа 2003 г. N 153: введены впервые. — Москва: Госстрой России, ГУП ЦПП, 2004. — 154 с. — URL: http://docs.cntd.ru/document/1200034118 (дата обращения: 17.04.2022). — Текст: электронный.
- СП 15.13330.2020 «Актуализированная редакция СНиП II-22–81*. «Каменные и армокаменные конструкции».
- Методы определения пределов прочности при сжатии и изгибе, взамен ГОСТ 8462–85 (01.01.2021).
